Y-strainer dalam 1½″–4″ (DN40–DN100), ujung Flensa ANSI 150#, bodi SS316 / A351 CF8M. Screen SS316, 1,0 mm (mesh 40), gasket PTFE. Rating 150# pada −20 sampai 230 °C. Sebuah tee dengan screen di kakinya — tanpa bagian bergerak, dan ia tidak mengisolasi.
Sebutkan ukuran, tipe ujung dan mesh yang Anda perlukan — penawaran dalam 2 jam kerja.
| Ujung | Flensa ANSI 150# |
|---|---|
| Ukuran | 1½″–4″ (DN40–DN100) |
| Bodi dan cover | SS316 / A351 CF8M |
| Screen | SS316, 1,0 mm (mesh 40) |
| Gasket | PTFE |
| Tekanan | 150# |
| Suhu | −20 sampai 230 °C |
| Bagian bergerak | Tidak ada |
| Orientasi | Cap menghadap ke bawah |
Menyaring, bukan mengisolasi. Ujung Flensa ANSI 150#.
Sebuah tee dengan screen di kakinya. Aliran melewati elemen mesh yang dipasang miring turun ke cabang; apa pun yang lebih besar dari bukaan mesh tertinggal di situ, dan cap di bagian bawah memungkinkan Anda membuangnya atau mengangkat screen untuk dibersihkan. Tidak ada bagian bergerak dan ia tidak menutup apa pun.
Varian ini: 1½″–4″ (DN40–DN100), ujung Flensa ANSI 150#, bodi dan cover SS316 / A351 CF8M, screen SS316, 1,0 mm (mesh 40), gasket PTFE. Rating 150# pada −20 sampai 230 °C. Daftar partnya 7 item — memang tidak banyak isi sebuah strainer, dan justru itulah keunggulannya.
Percikan las, kerak pipa, karat, serpihan ulir dan sisa sealant semuanya ikut mengalir dan berhenti di tempat tersempit di hilir — seat globe valve, trim control valve, flow meter, impeller pompa. Strainer selalu jauh lebih murah daripada semua itu.
Ia tidak punya bagian bergerak dan tidak bisa menutup. Untuk membersihkan screen tanpa menguras jalur, pasang isolasi di kedua sisinya.
Gravitasi menahan kotoran tetap di kaki, bukan mengembalikannya ke aliran setiap kali sistem berhenti. Aliran mengikuti panah yang dicor pada bodi. Pada jalur vertikal, alirannya harus turun.
Sisanya cor atau pengencang. Itulah part yang perlu Anda simpan cadangannya, dan yang pertama perlu ditanyakan.
Sama pada kelima varian di rentang ini — dan itulah yang membuat perbedaan suhu di antara mereka sulit dijelaskan dari materialnya saja.
Screen keluar ke bawah lewat cover. Strainer yang screen-nya tidak bisa dikeluarkan adalah strainer yang tidak pernah dibersihkan — dan screen yang tidak pernah dibersihkan pada akhirnya sobek.

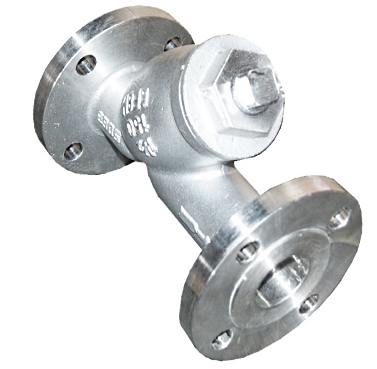

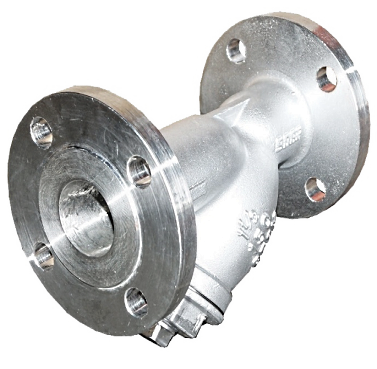

Foto unit yang kami stok, bukan render.
Jadi strainer bisa dikenali di dinding tanpa dokumen. Kalau Anda perlu memastikan unit yang terpasang, kirim fotonya.
Screen keluar ke bawah lewat cover itu. Lihat berapa banyak ruang yang dibutuhkannya sebelum menentukan posisi pasangnya.
Kalau Anda perlu mengenali sebuah part sebelum memesan spare, minta saja — kami tandai nomornya pada foto unit yang ada di gudang.
Semua yang masuk ke purchase order.
| Butir | Nilai |
|---|---|
| Rentang ukuran | 1½″–4″ (DN40–DN100) |
| Tipe ujung | Flensa ANSI 150# |
| Tekanan kerja | 150# |
| Suhu kerja | −20 sampai 230 °C |
| Bodi dan cover | SS316 / A351 CF8M |
| Screen | SS316, 1,0 mm (mesh 40) |
| Gasket | PTFE |
| Desain | ANSI B16.34 |
| Sambungan ujung | ASME B16.5 |
| Inspeksi dan uji | API 598 |
| Bagian bergerak | Tidak ada. Strainer tidak membuka, menutup atau mengatur |
| Item pada daftar part | 7 |
| Orientasi | Cap menghadap ke bawah, aliran mengikuti panah pada bodi |
| Pembersihan | Dibuang lewat cap bawah, atau screen diangkat lewat cover |
| Stok | Digudangkan di Malaysia atau Singapura |
5 baris. Satuan milimeter, berat kilogram.
Yang menentukan ia muat atau tidak adalah panjang ujung ke ujung L — celah yang dibutuhkannya di jalur. Dan sisakan ruang di bawahnya: screen keluar ke bawah lewat cover, dan pada ukuran besar itu bukan kelonggaran kecil.
| Ukuran | Nomor part | OD flensa D | Lingkaran baut D1 | Raised face D2 | Face-to-face L | Tebal flensa b | Plug N | Berat (kg) |
|---|---|---|---|---|---|---|---|---|
| 1½″ | VL-S-YS-F-150-24 | 127 | 89 | 64 | 200 | 13 | 1/2″ | 4,60 |
| 2″ | VL-S-YS-F-150-32 | 152 | 120,5 | 92 | 220 | 16 | 1/2″ | 6,30 |
| 2½″ | VL-S-YS-F-150-40 | 178 | 139,5 | 105 | 250 | 18 | 1/2″ | 10,50 |
| 3″ | VL-S-YS-F-150-48 | 190 | 152,5 | 127 | 280 | 19 | 3/4″ | 14,50 |
| 4″ | VL-S-YS-F-150-64 | 229 | 190,5 | 157 | 300 | 24 | 3/4″ | 24,00 |
Strainer yang screen-nya tidak bisa dikeluarkan adalah strainer yang tidak pernah dibersihkan, dan screen yang tidak pernah dibersihkan pada akhirnya sobek.
Pada penggantian, ukur unit yang dilepas — jangan percaya gambar.
Strainer tidak boleh menggantung pada perpipaan, dan tidak boleh dipakai untuk menarik flensa yang tidak sejajar agar bertemu.
Judul kolom di sini sama dengan huruf pada gambar potongan di bawah. Di mana sebuah huruf ambigu, kami biarkan sesuai terbitan daripada menebaknya.

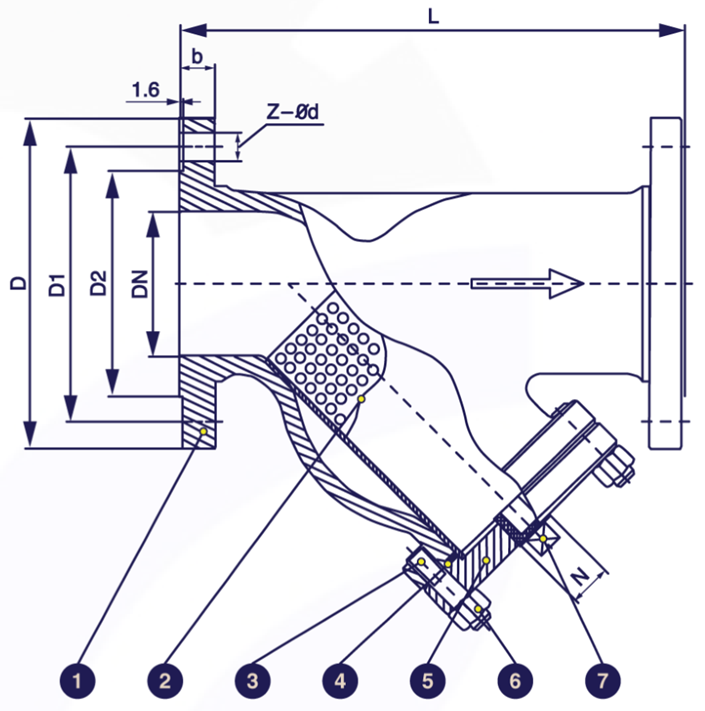

7 callout, dan 7 item pada daftar part di bawah — keduanya cocok satu per satu. Huruf dimensinya sama dengan judul kolom pada tabel ukuran di atas: L face-to-face, D OD flensa, D1 lingkaran baut, D2 raised face, DN lubang, b tebal flensa, N plug pembuangan dan Z–Ød pola bautnya.
Nomor callout adalah nomor item pada daftar part di bawah, dan huruf dimensinya adalah judul kolom pada tabel ukuran di atas. Tidak ada yang hanya diberi nama di gambar.
Ia dipasang miring turun ke kaki, jadi kotoran jatuh menjauh dari aliran, bukan kembali ke dalamnya. Itu sebabnya orientasi pemasangannya penting.
Ini potongan katalog, bukan gambar manufaktur: tidak ada toleransi dan tidak ada callout material. Pesan spare berdasarkan nomor item pada daftar part.
Seluruh 7 part. Memang tidak banyak isi sebuah strainer — itulah intinya.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Body | SS316, CF8M |
| 2 | Strainer Screen | SS316 1mm Mesh |
| 3 | Bolt | SS304 |
| 4 | Gasket | PTFE |
| 5 | Bonnet | SS316, CF8M |
| 6 | Nut | SS304 |
| 7 | Bolt | SS304 |
Cocok dengan callout pada gambar potongan di atas, jadi pesanan spare cocok dengan potongannya, bukan dengan deskripsi.
Sisanya cor atau pengencang. Kami menyimpan screen pengganti — sebutkan ukuran, varian dan mesh-nya.
Bukan bodinya. Itu juga part yang mengeset: sedikit pengencangan ulang pada baut cover setelah siklus panas pertama adalah normal.
Kalau Anda perlu tahu apa yang bersentuhan dengan fluida Anda, seluruh daftarnya ada di atas — tidak kami ringkas.
Uji bukti pabrik. Bukan tekanan kerja. Jangan merancang ke angka ini.
| Butir | Nilai |
|---|---|
| Tekanan nominal | 150 LB |
| Shell test | – (dicetak “/”) |
| Tightness test | 3,0 MPa |
| Gas-tightness test | – (dicetak “/”) |
| Suhu kerja maks. | −20 sampai 230 °C |
Di mana 3,0 MPa diterbitkan, angkanya kira-kira dua kali rating nominal dan ada untuk membuktikan corannya. Jangan merancang ke sana.
Beda tekanan melintasi screen yang tersumbat itulah yang merobohkan elemen, dan itu terjadi jauh di bawah rating shell. Itu mode kegagalan yang sebenarnya, dan ia tidak memberi peringatan.
Catat beda tekanannya saat screen bersih. Angka itulah yang menjadi acuan setiap pembacaan berikutnya — tanpa itu, tidak ada cara tahu kapan harus membersihkan.
Tipe ujung dulu, lalu materialnya, baru mesh-nya.
Kelimanya berdampingan: tabel perbandingan.
Y-strainer dalam 1½″–4″ (DN40–DN100) dengan ujung Flensa ANSI 150#, bodi dan cover SS316 / A351 CF8M dan screen SS316, 1,0 mm (mesh 40). Rating 150# pada −20 sampai 230 °C. Sebuah tee dengan screen di kakinya — tanpa bagian bergerak, dan ia tidak mengisolasi.
Menahan kotoran pipa agar tidak sampai ke peralatan di belakangnya. Percikan las, kerak, karat, serpihan ulir dan sisa sealant semuanya ikut mengalir dan berhenti di titik tersempit di hilir — seat globe valve, trim control valve, flow meter, impeller pompa. Semuanya lebih mahal daripada strainer-nya, dan lebih lama diganti.
Mulai dari celah terkecil yang Anda lindungi dan pilih screen yang lebih halus dari itu — lalu jangan lebih halus dari yang perlu, karena setiap langkah lebih halus menaikkan pressure drop dan memperpendek jarak antar pembersihan. Varian ini diterbitkan dengan screen SS316, 1,0 mm (mesh 40); sebutkan kalau Anda perlu yang lain.
Lebih halus. Angka mesh menghitung bukaan sepanjang satu inci, jadi lebih banyak bukaan pada inci yang sama berarti bukaannya lebih kecil: mesh 10 meloloskan 2000 mikron, mesh 120 meloloskan 125.
Cap menghadap ke bawah, supaya gravitasi menahan kotoran di kaki dan bukan mengembalikannya ke aliran setiap kali sistem berhenti. Aliran mengikuti panah yang dicor pada bodi. Pada jalur vertikal, alirannya harus turun. Dan sisakan ruang di bawahnya, karena screen keluar ke bawah lewat cover.
Tidak ada interval tetap, dan siapa pun yang memberi Anda satu angka sedang menebak — sepenuhnya tergantung seberapa kotor fluida Anda. Pasang pressure gauge di kedua sisi dan catat beda tekanannya saat screen bersih; angka itulah acuan setiap pembacaan berikutnya. Perkirakan sering memeriksa pada minggu-minggu pertama sistem baru, saat perpipaan masih melepas kotoran konstruksinya sendiri.
Bodi dan cover SS316 / A351 CF8M, screen SS316, 1,0 mm (mesh 40), gasket PTFE. Daftar partnya 7 item dan seluruhnya diterbitkan di halaman ini.
Ujungnya Flensa ANSI 150#. Pada strainer berflensa, rating tekanan tidak menjawab pertanyaan itu — ANSI 150 dan JIS 10K ratingnya mirip tetapi pengeborannya berbeda, jadi periksa lingkaran bautnya terhadap flensa lawan. Kirimkan ukuran dan tipe ujungnya, atau fotonya, dan kami konfirmasi.
Lihat tabel tekanan uji di halaman ini, sesuai cetakan. Itu uji bukti, bukan tekanan kerja — jangan merancang ke sana. Yang benar-benar merusak strainer adalah beda tekanan melintasi screen yang tersumbat, jauh di bawah angka shell.
Ya — screen adalah satu-satunya part yang aus pada seluruh rakitan dan kami menyimpannya. Sebutkan ukuran, varian dan mesh yang Anda inginkan. Menyimpan satu di rak adalah beda antara membersihkan dan berhenti produksi, karena screen yang sobek tidak menyaring apa pun dan tidak memberi tanda apa pun.
