Valve kuningan seperempat putaran yang ringkas, pola male × female, untuk titik gauge, drain dan isolasi kecil yang tidak muat bodi ukuran penuh. 1/4″ sampai 3/4″ pada 300 PSI. BSPP saja — tidak ada opsi NPT di rentang ini.
Sebutkan ukuran dan ruang yang tersedia — tuasnya tetap butuh sapuan 90° bebas. Penawaran dalam 2 jam kerja.
| Pola | Male × female — tanpa adaptor |
|---|---|
| Rentang | 1/4″ sampai 3/4″ (DN8–DN20) |
| Lubang | Reduced bore — alat isolasi, bukan alat aliran |
| Tekanan | 300 PSI dingin |
| Suhu | −29…150 °C |
| Bodi | Kuningan; ball kuningan berlapis krom |
| Ujung | BSPP saja — tanpa NPT |
| Operasi | Quarter turn, tuas manual |
Tabel dimensi empat ukuran dengan nomor part, BOM 8 item dan gambar potongan ada di halaman ini, sesuai cetakan katalog.
Isolasi kecil, di tempat yang tidak muat valve ukuran penuh.
Ball valve mini melakukan pekerjaan seperempat putaran yang sama dengan valve ukuran penuh di rentang ini, dalam bodi yang jauh lebih kecil. Polanya male × female, yang berarti ia disekrup langsung ke port female dan menyajikan ulir female di sisi lainnya — jadi ia langsung masuk ke tapping gauge, titik drain, titik sampling atau jalur instrumen tanpa adaptor.
Ini satu-satunya varian di rentang ini yang ditawarkan dalam BSPP saja. Semua varian lain juga tersedia dalam NPT, jadi kalau perpipaan Anda NPT, valve ini bukan pilihan — pakai mini SS316, yang ditawarkan dalam keduanya.
Itu sepertiga dari setiap varian stainless di rentang ini. Kalau Anda butuh lebih dari bodi yang ringkas, mini SS316 adalah 1.000 PSI pada ukuran yang sama.
Bodi, cap dan stem kuningan dan ball-nya kuningan berlapis krom, tetapi handle-nya aluminium, mur-nya baja dan O-ring-nya NBR. Mur bajalah yang perlu diperhatikan di instalasi lembap.
Ujung male masuk ke port yang ada dan ujung female menerima gauge atau tube fitting-nya. Di manifold yang padat, tidak perlu nipple tambahan sering menjadi alasan valve ini dispesifikasikan.
Ini valve isolasi untuk duty instrumen dan drain, bukan alat aliran. Angka lubangnya ada di tabel.
Ia tetap butuh sapuan 90° bebas, dan pada valve kecil di kelompok yang padat itu mudah terlewat. Periksa kolom lebar dan panjangnya sebelum memesan.

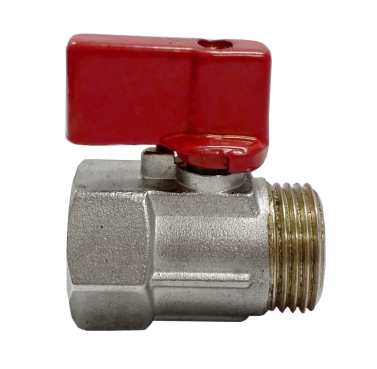

Semua foto barang stok, bukan render.

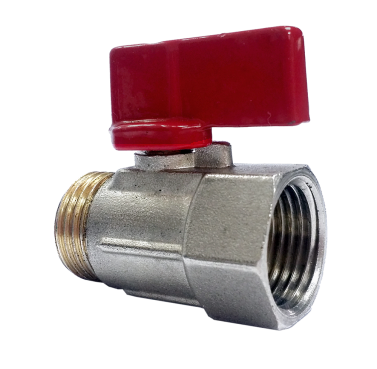

Satu ujung male, satu ujung female. Ia diulir langsung ke port yang ada dan menyajikan ulir female untuk gauge atau fitting-nya — tanpa adaptor.

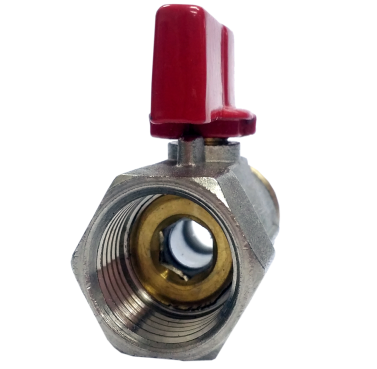

Seluruh valve tidak jauh lebih besar dari ulirnya. Itulah alasan memilihnya — dan alasan lubangnya direduksi.
Tetap 90° travel. Periksa ruang sapuan pada manifold yang padat — valve kecil pun tetap butuh seperempat putaran penuh untuk menutup rapat.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/4″ sampai 3/4″ (DN8 sampai DN20) |
| Pola | Male × female — diulir ke port female, menyajikan ulir female |
| Material bodi | Kuningan |
| Tekanan kerja | 300 PSI dingin — derate untuk suhu |
| Suhu kerja | −29 °C sampai 150 °C |
| Tipe sambungan | BSPP saja — tidak ada opsi NPT di varian ini |
| Lubang | Reduced bore — valve isolasi, bukan alat aliran |
| Seat | PTFE |
| Operasi | Quarter turn, tuas manual |
| Duty tipikal | Tapping gauge, titik drain dan sampling, isolasi instrumen |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Empat ukuran, satuan milimeter. Cocokkan lebar B dan panjang L dengan ruang yang Anda punya — pada manifold gauge yang padat, itulah dimensi yang menentukan valve-nya muat atau tidak, dan tuasnya tetap butuh sapuan 90° bebas.
| Ukuran | Lubang D | Tinggi H | Panjang L | Lebar B | Berat (kg) | Part BSPP |
|---|---|---|---|---|---|---|
| 1/4″ | 8 | 27 | 40 | 22 | 0,06 | VL-B-BMF-G-300-04-NI |
| 3/8″ | 8 | 27 | 41 | 22 | 0,08 | VL-B-BMF-G-300-06-NI |
| 1/2″ | 10 | 29 | 44 | 22 | 0,09 | VL-B-BMF-G-300-08-NI |
| 3/4″ | 13 | 33 | 53 | 22 | 0,13 | VL-B-BMF-G-300-12-NI |
Ini valve isolasi — dirancang untuk menutup jalur kecil dengan andal, bukan melewatkan aliran maksimum. Kalau Anda butuh aliran, pakai valve full bore ukuran penuh.
1/4″ dan 3/8″ punya lubang, tinggi dan lebar yang sama — keduanya dimesin dari blank yang sama dengan ulir berbeda, jadi envelope fisiknya tidak berubah meski sambungannya berubah.
Di keempat ukurannya. Kalau valve harus masuk di antara dua tapping yang berdekatan, itu satu angka yang perlu Anda cek.
Jadi valve ini umumnya bisa ditopang oleh tubing-nya — tetapi gauge yang tergantung di ujungnya soal lain, dan itu perlu penopang.

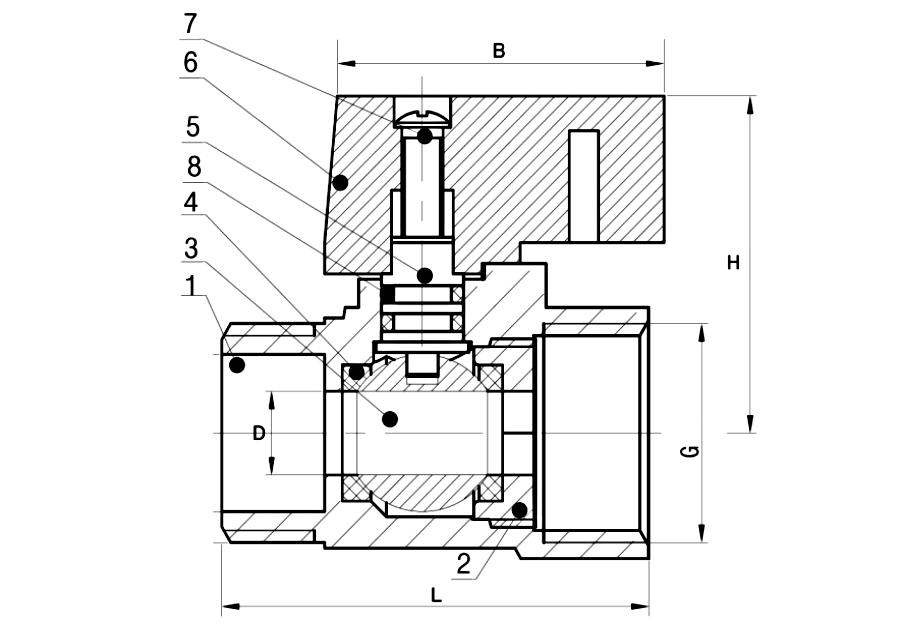

Nomor callout cocok dengan daftar part di bawah. Potongannya memperlihatkan bodi kuningan yang ringkas, pola male × female dengan satu ujung berulir di luar dan satu di dalam, serta reduced bore menembus ball berlapis krom.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | Kuningan |
| 2 | Cap | Kuningan |
| 3 | Seat | PTFE |
| 4 | Ball | Kuningan berlapis krom |
| 5 | Stem | Kuningan |
| 6 | Handle | Aluminium |
| 7 | O-ring | NBR |
| 8 | Nut | Baja |
Bodi, cap dan stem kuningan dan ball-nya kuningan berlapis krom, tetapi handle-nya aluminium, mur-nya baja dan O-ring-nya NBR. Mur bajalah yang perlu diperhatikan di instalasi lembap.
Itulah yang menetapkan batas 150 °C dan alasan rating tekanannya turun saat jalur menghangat.
2-piece stainless ukuran penuh mencantumkan tiga belas. Lebih sedikit bagian dalam bodi lebih kecil — itulah sebabnya ia muat, dan sebabnya ia mengerjakan lebih sedikit.
Lebih ringan dan lebih murah daripada tuas stainless, dan berada di luar batas tekanan — tetapi ia bagian yang paling mungkin terbentur atau berkarat di instalasi terbuka.
300 PSI itu angka dingin. Yang menetapkan batas suhunya adalah seat PTFE-nya, dan kira-kira dua pertiga rating dinginnya tersisa di 150 °C. Terapkan persentase di bawah ini pada angka 300 PSI.
| Suhu | % rating dingin |
|---|---|
| −30…+20 °C | 100% |
| 40 °C | 95% |
| 60 °C | 90% |
| 80 °C | 85% |
| 100 °C | 80% |
| 120 °C | 74% |
| 140 °C | 69% |
| 150 °C | 67% |
Angka-angka ini dibaca dari kurva pabrikan sebagai proporsi rating dinginnya. Perlakukan sebagai perkiraan untuk pemilihan — untuk duty apa pun yang dekat batas, berikan tekanan dan suhunya sekaligus dan kami konfirmasi terhadap nomor part yang spesifik.
Valve mini dipilih berdasarkan ruang dulu, baru tekanan.
Kedelapan varian berdampingan: tabel perbandingan.
Dimensi dan nomor part ada di katalog, sesuai cetakan; stok dan harga tidak — kirim daftarnya dan kami konfirmasi keduanya.
Isolasi kecil di tempat yang tidak muat valve ukuran penuh — tapping gauge, titik drain dan sampling, serta jalur instrumen. Polanya male × female, jadi ia langsung diulir ke port female yang ada dan menyajikan ulir female untuk gauge atau tube fitting-nya, menghemat satu adaptor di manifold yang padat.
Satu ujung berulir male dan ujung lainnya female. Ujung male masuk ke port yang Anda isolasi; ujung female menerima gauge, tube fitting atau komponen berikutnya. Artinya Anda bisa menambah isolasi ke tapping yang sudah ada tanpa menambah nipple.
300 PSI dingin. Sama dengan valve kuningan ukuran penuh dan kira-kira sepertiga setiap varian stainless di rentang ini. Kalau Anda butuh lebih dari bodi yang ringkas, mini SS316 memberi 1.000 PSI pada ukuran yang bertumpang tindih. Keduanya menurun saat jalur menghangat: sekitar 67% di 150 °C.
BSPP saja. Ini satu-satunya varian di seluruh rentang tanpa opsi NPT — jadi kalau perpipaan Anda NPT, pakai mini SS316, yang ditawarkan dalam keduanya. BSPP dan NPT tidak saling menggantikan: pasangan yang salah masuk, terasa kencang, lalu bocor kemudian.
1/4″ pada varian ini. Untuk yang lebih kecil, mini SS316 turun sampai 1/8″ (DN6) — satu-satunya varian di rentang ini yang bisa.
Bodi, cap dan stem kuningan, dengan ball kuningan berlapis krom dan seat PTFE. Handle-nya aluminium, mur-nya baja dan O-ring-nya NBR — jadi ini bukan valve kuningan seluruhnya, dan mur bajanya bagian pertama yang menunjukkan korosi di instalasi lembap.
Tidak — reduced bore, dan itu memang disengaja. Valve mini ada untuk menutup jalur kecil di ruang kecil, bukan untuk melewatkan aliran maksimum. Angka lubangnya ada di tabel ukuran. Kalau aliran yang penting, pakai 2-piece full bore ukuran penuh.
Tekanan dan lingkungan yang menentukan. Mini SS316 1.000 PSI; yang ini 300 PSI. Pilih SS316 untuk tekanan lebih tinggi, layanan korosif atau marine, atau kalau Anda butuh NPT; pilih kuningan untuk air dan udara pada tekanan sedang di mana biaya yang menentukan. Mini SS316 · kedelapan varian dibandingkan.
Kami pegang di gudang Singapura dan Malaysia, keluar dalam 24 jam setelah PO; penawaran dalam 2 jam kerja.
