Ball valve tipe wafer SS316 yang dijepit di antara dua flensa pipa Anda, bukan membawa flensanya sendiri. 1/2″ sampai 4″ (DN15–DN100), bodi CF8M, ball SS316, seat PTFE, O-ring FKM. Face-to-face hanya 42 sampai 152 mm, dan satu-satunya di rentang ini dengan pad aktuator ISO 5211 F03/F04.
Sebutkan ukuran, kelas flensa Anda (PN16 atau PN40) dan celah yang tersedia — penawaran dalam 2 jam kerja.
| Gaya bodi | Wafer — dijepit di antara dua flensa pipa |
|---|---|
| Rentang | 1/2″ sampai 4″ (DN15–DN100), sembilan ukuran |
| Standar flensa | PN16 / PN40 — dimensi terbitannya mengikuti PN16 |
| Bodi dan cap | CF8M — stainless 316 cor |
| Ball / stem | SS316 / F316 tempa |
| Seal | Seat, gasket, thrust washer dan packing PTFE; O-ring FKM |
| Aktuator | ISO 5211, F03 dan F04 |
| Face-to-face | 42 sampai 152 mm, L ±2 mm |
Tabel dimensi sembilan ukuran dengan nomor part, BOM 10 item dan tabel kecocokan PN16/PN40 ada di halaman ini, sesuai cetakan katalog.
Valve yang meminjam flensa Anda, bukan membawa flensanya sendiri.
Ball valve ujung flensa membawa dua flensanya sendiri, dan itulah yang membuatnya panjang: di 4″ ia butuh kira-kira 394 mm pipa. Valve wafer menghilangkan kedua flensa itu. Bodinya dijepit di antara flensa pipa Anda dan ditahan oleh baut panjang yang menembus keduanya — jadi di 4″ ia butuh 152 mm, kurang dari setengahnya.
Internalnya sama dengan varian berflensa: ball SS316 di atas seat PTFE, di dalam bodi cor CF8M. Yang berbeda adalah cara ia dipasang — dan satu konsekuensi yang perlu diperiksa lebih dulu: ia tidak bisa menutup ujung sebuah jalur, karena ia perlu flensa di kedua sisinya.
Bodi wafer perlu flensa di kedua sisinya untuk menjepitnya dan menyekatnya. Kalau valve harus menjadi titik akhir, pakai varian ujung flensa.
Pad ISO 5211 F03 dan F04 dicor pada pelat atasnya. Tidak ada varian ujung flensa lain di rentang ini yang menerbitkan pad aktuator — kami konfirmasi ukuran pad untuk ukuran valve Anda sebelum Anda memesan aktuatornya.
FKM cocok untuk oli dan bahan bakar, dan lebih lemah dibanding EPDM pada air panas dan uap. Bagian sealing lainnya — joint gasket, seat, thrust washer dan packing — semuanya PTFE.
Dari 1/2″ sampai 2″ PN16 dan PN40 identik. Di 2½″ lingkaran bautnya cocok tetapi PN40 memakai 8 baut sementara tabelnya mencetak 4 — periksa itu sebelum memesan. Tabel kecocokannya di bawah.
Bodi dan cap CF8M (stainless 316 cor), ball SS316, stem F316 tempa — tempa lebih kuat daripada cor pada bagian yang memutar di bawah beban.
Katalog untuk valve ini tidak mencetak suhu kerja, tekanan uji, berat maupun angka torsi. Kami tidak menyalinnya dari varian lain — kirimkan duty-nya dan kami minta angka itu ke pabrik.
Semua foto barang stok, bukan render.

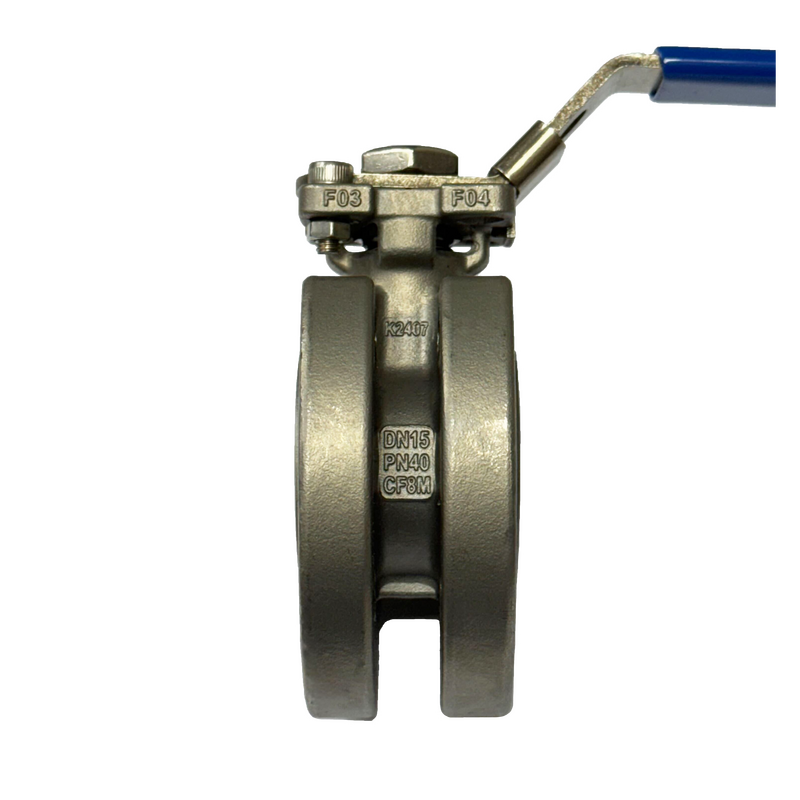

Seluruh valve hampir tidak lebih tebal dari sepasang flensa. Itulah alasan memilihnya — dan alasan ia butuh flensa Anda untuk menahannya.

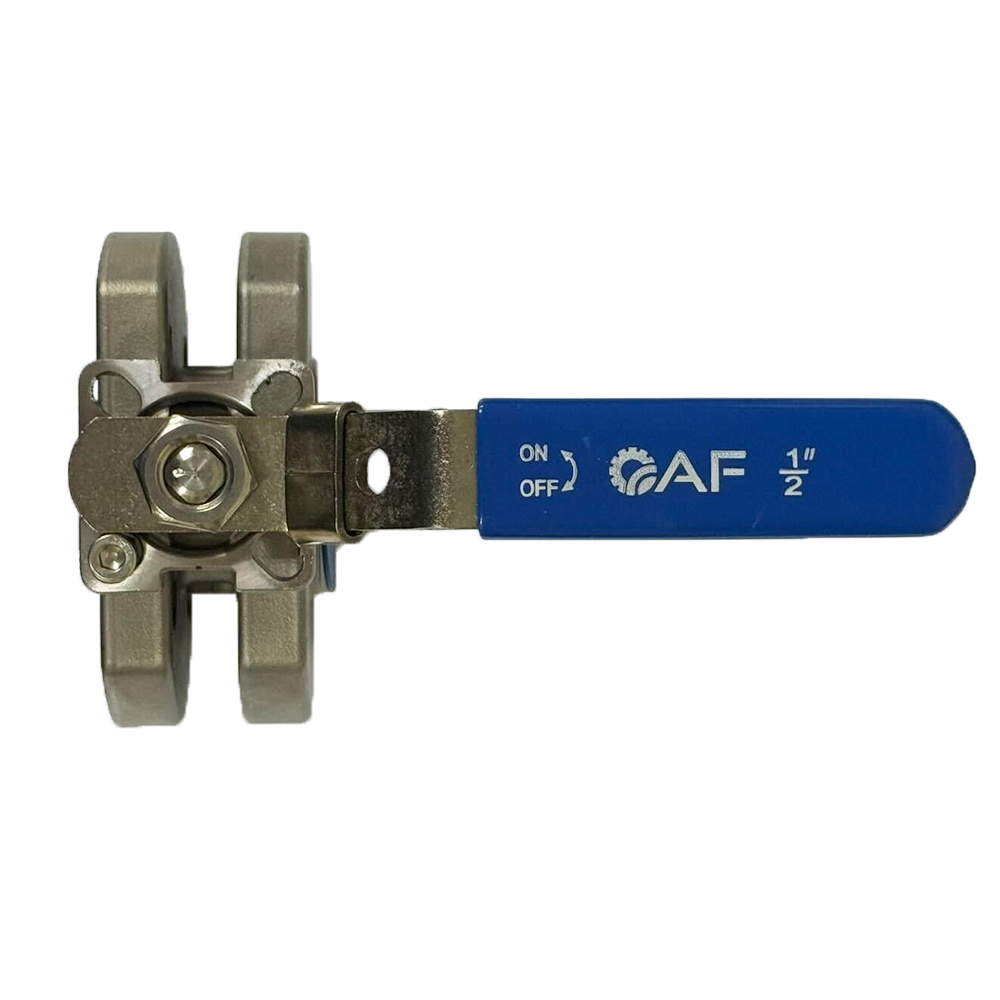

Pad F03 dan F04 dicor langsung pada pelat atasnya, jadi aktuator dipasang tanpa braket adaptor.

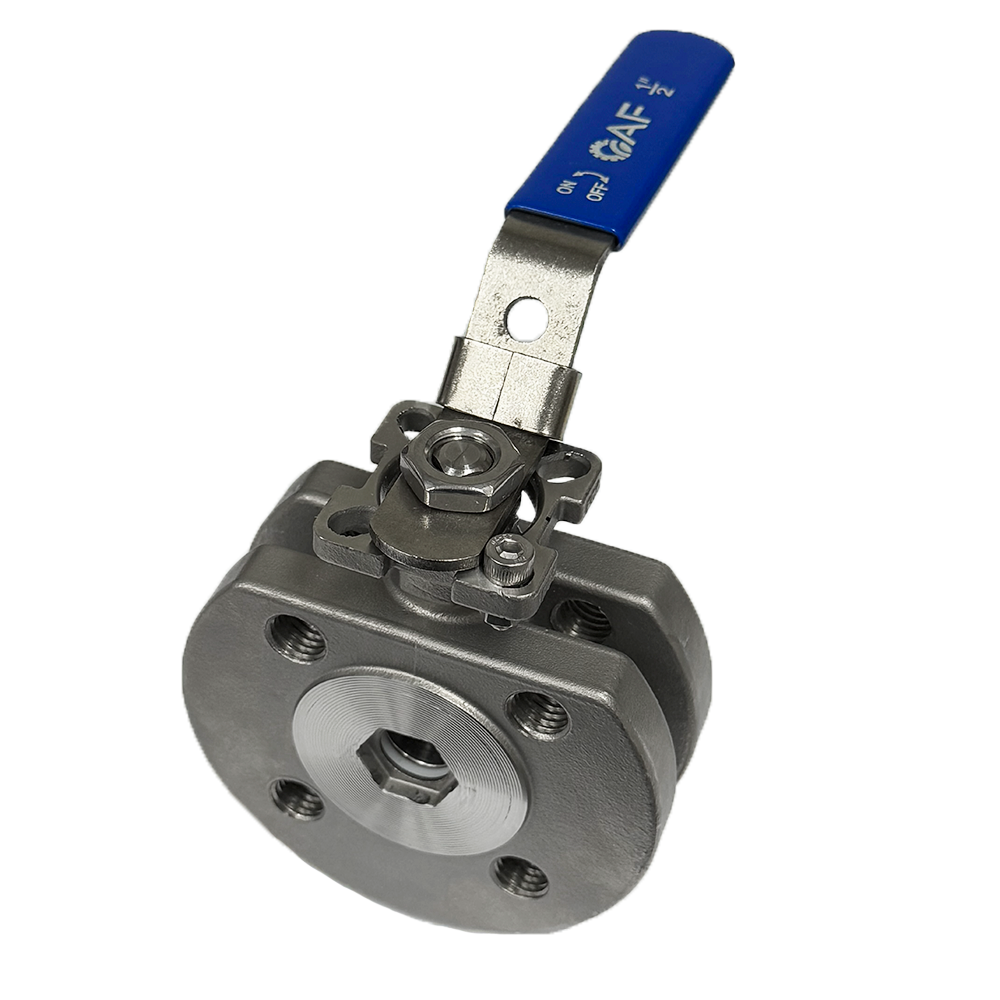

Muka yang menekan gasket flensa Anda. Diameter D3 pada tabel ukuran — cocokkan dengan gasket yang Anda pakai, bukan hanya lubangnya.
Semua yang perlu masuk ke purchase order — termasuk apa yang tidak diterbitkan.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/2″ sampai 4″ (DN15 sampai DN100) — sembilan ukuran |
| Gaya bodi | Wafer — dijepit di antara dua flensa pipa. Tidak bisa mengakhiri sebuah jalur |
| Standar flensa | PN16 / PN40 — dimensi terbitannya mengikuti PN16; periksa 2½″ dan 4″ |
| Bodi dan cap | CF8M — stainless 316 cor |
| Ball | SS316 |
| Stem | F316 stainless tempa |
| Seat | PTFE |
| Gland | SS316 |
| O-ring | FKM — cocok untuk oli dan bahan bakar, lebih lemah dibanding EPDM pada air panas dan uap |
| Gasket, thrust washer, packing | PTFE seluruhnya |
| Operasi | Tuas seperempat putaran, bertanda ON / OFF |
| Dudukan aktuator | ISO 5211, F03 dan F04 dicor pada pelat atas — kami konfirmasi sebelum Anda memesan |
| Face-to-face | 42 sampai 152 mm, diterbitkan sebagai L ±2 mm |
| Jumlah part | 10 |
| Tidak diterbitkan | Tidak ada suhu kerja, tidak ada tekanan uji, tidak ada berat, tidak ada angka torsi — kami minta itu ke pabrik saat diperlukan |
| Pasang di hulu | Y-strainer — kotoran adalah hal yang menggores seat PTFE |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Sembilan ukuran, satuan milimeter. D2 lingkaran baut dan Z-M pola lubangnya harus cocok dengan flensa Anda; L face-to-face adalah celah yang dibutuhkannya, diterbitkan dengan toleransi ±2 mm.
| Ukuran | Nomor part | DN | OD flensa D1 | Lingkaran baut D2 | Muka seal D3 | Face-to-face L ±2 | Tebal flensa F | Raised face f1 | Baut Z-M |
|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | VL-B-S-T-F-08 | 15 | 95 | 65 | 45 | 42 | 16 | 2 | 4-12 |
| 3/4″ | VL-B-S-T-F-12 | 20 | 105 | 75 | 58 | 45 | 18 | 2 | 4-12 |
| 1″ | VL-B-S-T-F-16 | 25 | 115 | 85 | 68 | 51 | 18 | 2 | 4-12 |
| 1¼″ | VL-B-S-T-F-20 | 32 | 140 | 100 | 78 | 59 | 18 | 2 | 4-16 |
| 1½″ | VL-B-S-T-F-24 | 40 | 150 | 110 | 88 | 64 | 18 | 2 | 4-16 |
| 2″ | VL-B-S-T-F-32 | 50 | 165 | 125 | 102 | 79 | 20 | 2 | 4-16 |
| 2½″ | VL-B-S-T-F-40 | 65 | 185 | 145 | 122 | 112 | 18 | 3 | 4-16 |
| 3″ | VL-B-S-T-F-48 | 80 | 200 | 160 | 138 | 121 | 20 | 3 | 8-16 |
| 4″ | VL-B-S-T-F-64 | 100 | 220 | 180 | 158 | 152 | 20 | 3 | 8-16 |
Tabel ini tidak mencetak kolom berat maupun tinggi keseluruhan. Untuk perhitungan penopang atau pengapalan, tanyakan dan kami ukur unit stok.
79 mm di 2″ lalu 112 mm di 2½″. Ukur celah di jalur Anda — toleransinya ±2 mm, jadi jangan rancang pas-pasan.
Ia 20 mm di 2″, turun ke 18 mm di 2½″, lalu 20 mm lagi di 3″ dan 4″ — sesuai cetakan.
2 mm sampai 2″, lalu 3 mm di 2½″, 3″ dan 4″. Cocokkan gasket Anda dengan angka itu.
Di 4″ valve ini butuh 152 mm; ANSI 150 SS316 butuh 229 mm dan varian cast steel 6″ butuh 394 mm.
Dimensi terbitannya mengikuti PN16. Di sebagian besar ukuran PN16 dan PN40 identik, tetapi tidak di semuanya — dan yang berbeda hanya jumlah bautnya, bukan lingkarannya.
| Ukuran | Terbitan D1 / D2 / baut | PN16 | PN40 | Apakah tabelnya cocok untuk PN40? |
|---|---|---|---|---|
| 1/2″ sampai 2″ | sesuai cetakan | sama | sama | Ya — kedua standar identik di sini |
| 2½″ (DN65) | 185 / 145, 4 baut | 185 / 145, 4 | 185 / 145, 8 | ⚠ Hanya jumlah bautnya. Lingkarannya cocok; jumlah lubangnya tidak |
| 3″ (DN80) | 200 / 160, 8 baut | 200 / 160, 8 | 200 / 160, 8 | Ya |
⚠ Di 2½″ (DN65) periksa jumlah bautnya. Lingkaran baut 185/145 mm cocok pada kedua kelas, tetapi flensa PN40 memakai delapan baut sementara tabel valve mencetak empat. Kalau perpipaan Anda PN40 pada ukuran itu, beri tahu kami dan kami konfirmasi pengeboran unit stok sebelum mengirim.

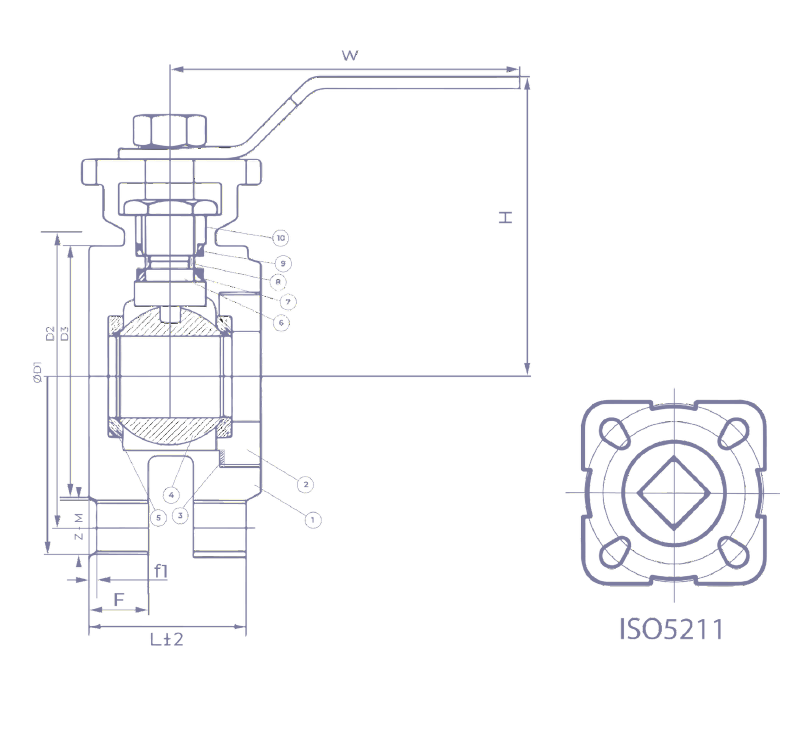

Nomor callout cocok dengan nomor part di bawah. Potongannya memperlihatkan bodi wafer tipis, ball dan seat PTFE-nya, susunan packing di sekeliling stem, dan pelat atas tempat pad aktuator ISO 5211 dicor.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | CF8M |
| 2 | Cap | CF8M |
| 3 | Joint gasket | PTFE |
| 4 | Ball | SS316 |
| 5 | Seat | PTFE |
| 6 | Stem | F316 |
| 7 | Thrust washer | PTFE |
| 8 | O-ring | FKM |
| 9 | Packing | PTFE |
| 10 | Gland | SS316 |
Varian ujung flensa SS316 mencantumkan 14 sampai 17. Lebih sedikit bagian dalam bodi yang jauh lebih tipis — itulah sebabnya ia muat.
Bodi dan cap CF8M (316 cor), ball SS316, stem F316 tempa; joint gasket, seat, thrust washer dan packing PTFE.
Dan ia yang mempersempit rentang fluidanya. FKM baik pada oli dan bahan bakar; ia bukan pilihan pertama untuk air panas atau uap. Sebutkan fluidanya dan kami konfirmasi.
F316 tempa pada stem-nya, CF8M cor pada bodinya — tempa lebih kuat pada bagian yang memutar di bawah beban torsi.
Valve wafer dipilih karena ruang, lalu karena aktuatornya.
Ketujuh valve berdampingan: tabel perbandingan.
Katalog pabrikan untuk rentang wafer ini belum kami terbitkan sebagai unduhan langsung di situs ini — berbeda dari enam varian ujung flensa lainnya. Minta lewat kontak atau WhatsApp dan kami kirimkan PDF-nya langsung, bersama dimensi atau angka apa pun yang tidak dicetak di halaman ini.
Valve yang tidak membawa flensanya sendiri. Bodinya dijepit di antara dua flensa pipa Anda dan ditahan oleh baut yang menembus keduanya. Itu membuatnya jauh lebih pendek daripada valve ujung flensa — 152 mm di 4″ lawan sekitar 394 mm — dan itulah alasan memilihnya kalau celah di jalur pipa sempit.
Tidak. Bodi wafer perlu flensa di kedua sisinya untuk menjepitnya dan menyekatnya — ia tidak bisa menutup ujung sebuah jalur. Kalau valve harus menjadi titik akhir, pakai varian ujung flensa yang membawa flensanya sendiri.
Dimensi terbitannya mengikuti PN16. Dari 1/2″ sampai 2″ kedua standar itu identik, jadi cocok untuk keduanya. Di 2½″ lingkaran bautnya cocok tetapi PN40 memakai 8 baut sementara tabelnya mencetak 4 — periksa itu sebelum memesan. Di 3″ keduanya cocok.
Ada — pad ISO 5211 F03 dan F04 dicor pada pelat atasnya. Ini satu-satunya valve di rentang ujung flensa dengan pad aktuator terbitan. Kami konfirmasi ukuran pad untuk ukuran valve Anda sebelum Anda memesan aktuatornya.
FKM cocok untuk oli dan bahan bakar, dan lebih lemah dibanding EPDM pada air panas dan uap. Bagian sealing lainnya — joint gasket, seat, thrust washer dan packing — semuanya PTFE. Sebutkan fluidanya dan kami konfirmasi apakah FKM tepat.
Katalog untuk valve ini tidak menerbitkan suhu kerja, tekanan uji, berat maupun angka torsi. Rating nominalnya PN16/PN40 dari standar flensanya. Kami tidak menyalin angka dari varian lain — kirimkan duty-nya dan kami minta angka itu ke pabrik.
Jauh lebih pendek. Face-to-face-nya 42 mm di 1/2″ sampai 152 mm di 4″, ±2 mm. Ball valve ujung flensa di 4″ butuh sekitar 394 mm. Itulah seluruh alasan memilih bodi wafer.
Sebuah Y-strainer. Kotoran adalah hal yang menggores seat PTFE, dan pada valve sekecil ini seat yang tergores berarti valve diganti, bukan diperbaiki.
Kami pegang di gudang Singapura dan Malaysia, keluar dalam 24 jam setelah PO; penawaran dalam 2 jam kerja.
