Swing check valve ujung flensa JIS 10K yang stainless seluruhnya — bodi, disc, arm dan hinge pin SS316 dengan SCS14A, gasket PTFE. 1/2″ sampai 4″ (DN15–DN100), satu-satunya varian swing check pada flensa Jepang. Shell test 3,0 MPa, seal 2,2 MPa.
Sebutkan ukuran, fluida dan arah alirannya — penawaran dalam 2 jam kerja.
| Ujung | Flensa JIS 10K — harus cocok dengan pipa Anda |
|---|---|
| Rentang | 1/2″ sampai 4″ (DN15–DN100), delapan ukuran |
| Tekanan | JIS 10K |
| Suhu | tidak diterbitkan — kami minta ke pabrik |
| Bodi dan disc | SS316 dengan SCS14A |
| Gasket | PTFE |
| Shell / seal test | 3,0 MPa / 2,2 MPa |
| Bagian bergerak | Satu — disc-nya, pada hinge pin |
Tabel dimensi delapan ukuran dengan nomor part, BOM 9 item dan tabel tekanan uji ada di halaman ini, sesuai cetakan katalog.
Valve yang sama dengan versi cast steel, dalam material yang berbeda sepenuhnya.
Sebuah disc pada engsel di dalam bodi SS316, dengan flensa JIS 10K di kedua ujungnya, dalam 1/2″ sampai 4″ (DN15 sampai DN100). Bagian yang dicor memakai SCS14A — bentuk cor dari 316, bukan grade yang lebih rendah. Gasketnya PTFE.
Flensanya sama dengan varian cast steel, tekanan ujinya sama, dan cara kerjanya sama. Yang berbeda ada dua: materialnya — tidak ada baja karbon di mana pun — dan rentang ukurannya, yang mulai dari 1/2″ sementara cast steel baru mulai dari 1½″. Yang cast steel membalasnya dengan 425 °C dan ukuran sampai 6″.
Bodi, disc, arm dan bonnet SS316 dengan SCS14A di bagian yang dicor; hinge pin, bolt dan nut SS316. Semua yang bersentuhan dengan fluida SS316 atau PTFE.
Delapan nomor part diterbitkan, 1/2″ sampai 4″. Tetapi dimensinya hanya dicetak untuk 3″ dan 4″ — untuk enam ukuran lainnya, sebutkan ukurannya dan kami ukur unit stok.
Katalognya tidak mencetak satu pun. Tiga dari lima varian swing check sama — hanya cast steel dan SS316 berulir yang menyatakan suhu. Kami tidak menyalin angka dari varian lain; kami minta ke pabrik saat diperlukan.
Itulah pertukarannya dengan versi cast steel: PTFE lebih inert dan lebih bersih, grafit menahan lebih banyak panas. Untuk duty korosif Anda ingin yang ini; untuk duty panas Anda ingin yang itu.
Disc-nya, pada hinge pin SS316. Tidak ada handle, stem maupun aktuator — jadi tidak ada packing dan tidak ada gland yang bisa bocor ke luar.
Rentangnya melompat dari 1″ ke 1½″ — sama seperti varian ANSI 150 SS316. Delapan nomor part seluruhnya.
Semua foto barang stok, bukan render.

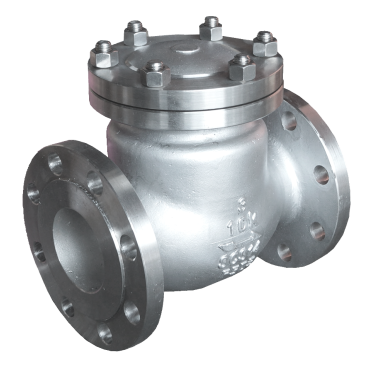

Bodi stainless cerah dengan bonnet berbaut di atasnya. Susunan yang sama dengan versi cast steel — yang berbeda materialnya.
Cor SCS14A — grade stainless cor Jepang, ekuivalen dengan CF8M. Ini satu-satunya varian swing check yang dispesifikasikan dalam grade material JIS, bukan ASTM.

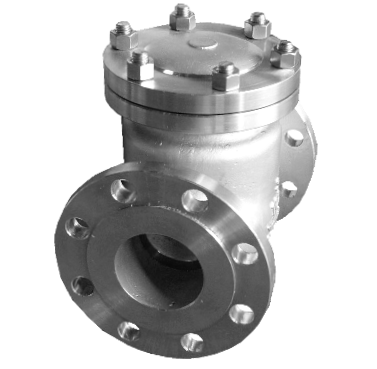

Bonnet berbaut di atas, raised face dan lubang baut di ujungnya. Disc keluar lewat atas — sisakan ruang di atas kepala.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/2″ sampai 4″ (DN15 sampai DN100) |
| Sambungan ujung | Flensa JIS 10K |
| Tekanan kerja | JIS 10K |
| Suhu kerja | tidak diterbitkan |
| Bodi dan disc | SS316 dengan bagian cor SCS14A |
| Gasket | PTFE |
| Shell test | 3,0 MPa |
| Seal test | 2,2 MPa |
| Bagian bergerak | Satu — disc-nya, pada hinge pin |
| Jumlah part | 9 |
| Operasi | Otomatis. Tanpa handle, stem maupun aktuator |
| Orientasi | Aliran mengikuti panah cor · bonnet ke atas pada jalur horizontal · aliran ke atas pada jalur vertikal |
| Bukan valve isolasi | Pasang gate valve atau ball valve juga kalau Anda perlu menutup jalur |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Delapan ukuran, satuan milimeter. L face-to-face adalah celah yang dibutuhkannya di jalur; D1 lingkaran baut dan z-d pola lubangnya harus cocok dengan flensa pasangannya.
| Ukuran | Nomor part | OD flensa D | Lingkaran baut D1 | Raised face D2 | Face-to-face L | Baut z-d | Tebal flensa b | RF height f |
|---|---|---|---|---|---|---|---|---|
| 1/2″ | VL-S-SC-F-10K-08 | — | — | — | — | — | — | — |
| 3/4″ | VL-S-SC-F-10K-12 | — | — | — | — | — | — | — |
| 1″ | VL-S-SC-F-10K-16 | — | — | — | — | — | — | — |
| 1½″ | VL-S-SC-F-10K-24 | — | — | — | — | — | — | — |
| 2″ | VL-S-SC-F-10K-32 | — | — | — | — | — | — | — |
| 2½″ | VL-S-SC-F-10K-40 | — | — | — | — | — | — | — |
| 3″ | VL-S-SC-F-10K-48 | 185 | 150 | 126 | 241 | 4-19 | 18 | 2 |
| 4″ | VL-S-SC-F-10K-64 | 230 | 190,5 | 157,2 | 292 | 8-19 | 18 | 2 |
Tinggi raised face f adalah 2 mm di setiap ukuran, sesuai cetakan.
Katalognya hanya mencetak dimensi untuk 3″ dan 4″. Enam ukuran lainnya punya nomor part tetapi tidak punya dimensi terbitan. Kami biarkan kosong daripada meminjam angka dari tabel ANSI 150 — sebutkan ukurannya dan kami ukur unit stok sebelum Anda memesan.
Face-to-face 241 mm dan 292 mm — identik dengan varian ANSI 150 SS316 pada ukuran yang sama. Yang berbeda pengeboran flensanya, dan itulah yang menentukan ia terpasang atau tidak.
Flensa JIS 10K tidak akan terbaut ke flensa ANSI 150 SS316, apa pun kata rating tekanannya.
Tidak naik antara 3″ dan 4″, berbeda dari rentang ANSI 150 yang naik dari 19,5 ke 24,3 mm. Sesuai cetakan.
Tabel ini tidak mencantumkan keduanya. Untuk perhitungan penopang atau ruang di atas kepala, tanyakan dan kami ukur unit stok.

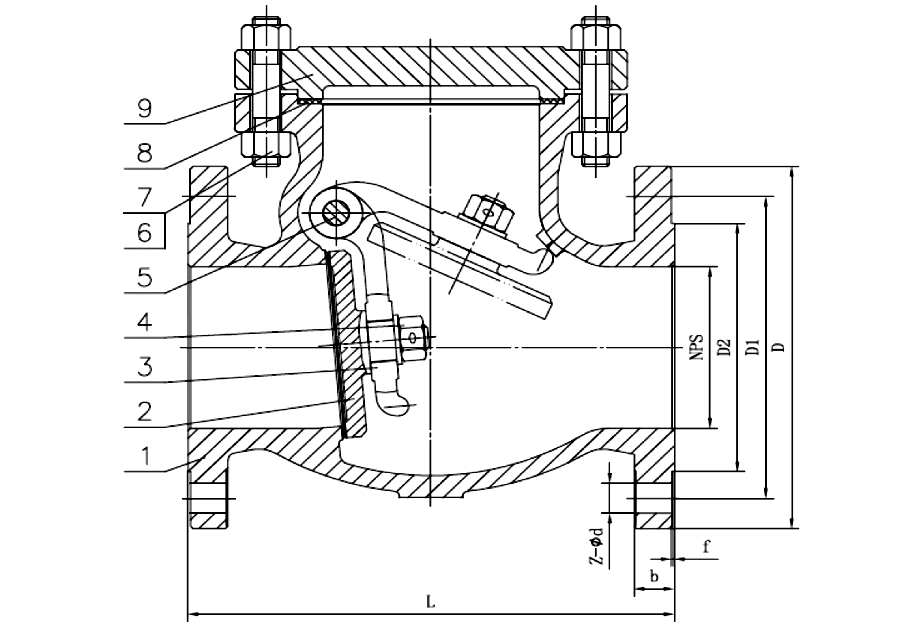

Nomor callout cocok dengan nomor part di bawah. Potongannya memperlihatkan disc pada arm dan hinge pin-nya, seat tempat ia mendarat, dan bonnet berbaut yang harus dibuka untuk mengeluarkannya.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | SCS14A & SS316 |
| 2 | Disc | SCS14A & SS316 |
| 3 | Arm | SCS14A & SS316 |
| 4 | Nut | SS316 |
| 5 | Hinge pin | SS316 |
| 6 | Bolt | SS316 |
| 7 | Nut | SS316 |
| 8 | Gasket | PTFE |
| 9 | Bonnet | SCS14A & SS316 |
Sembilan item, semuanya SS316, SCS14A atau PTFE. Bandingkan dengan varian cast steel, yang bodinya A216 WCB dan bautnya baja paduan.
Bukan grade yang lebih rendah — ia spesifikasi yang benar untuk bagian yang dicor, dan setara secara kimia dengan 316 tempa.
Bukan SS316. Kami terbitkan daftarnya apa adanya daripada diam-diam memperbaikinya — hampir pasti SS316 seperti mur lain di daftar yang sama, tetapi kami tidak menebak. Tanyakan kalau itu penting untuk pesanan spare part.
Dan ia satu-satunya yang membedakan daftar ini dari daftar ANSI 150 SS316, yang identik kecuali grade cornya SCS14A.
Disc-nya, pada arm dan hinge pin. Tidak ada stem, packing maupun gland — jadi tidak ada jalur kebocoran ke luar selain gasket bonnet-nya.
Uji bukti pabrik. Bukan tekanan kerja.
| Butir | Nilai |
|---|---|
| Tekanan nominal | JIS 10K |
| Shell test | 3,0 MPa |
| Seal test | 2,2 MPa |
| Air seal test | 0,4 – 0,7 MPa |
| Suhu kerja maks. | tidak diterbitkan |
Ini uji bukti pabrikasi jauh di atas rating kerjanya. Valve tidak dimaksudkan beroperasi di sana.
0,4 sampai 0,7 MPa, bukan satu angka — berbeda dari varian cast steel yang mencetak 0,6 MPa persis. Sesuai cetakan.
Katalognya tidak mencetak satu pun. Kalau duty Anda punya batas suhu, sebutkan dan kami minta angkanya ke pabrik — kami tidak akan meminjam 425 °C dari varian cast steel maupun 180 °C dari yang berulir.
Kelima varian berdampingan: tabel perbandingan.
Dimensi dan nomor part ada di katalog, sesuai cetakan; stok, harga dan suhu kerja tidak — kirim daftarnya dan kami konfirmasi ketiganya.
Material dan suhu, bukan flensanya. Keduanya JIS 10K dan keduanya diuji shell 3,0 MPa dan seal 2,2 MPa. Yang ini stainless seluruhnya — bodi, disc, arm, hinge pin dan bonnet SS316 dengan SCS14A — dengan gasket PTFE. Yang cast steel adalah baja karbon A216 WCB dengan gasket grafit, dan ia dinilai sampai 425 °C sementara varian ini tidak menyatakan suhu sama sekali.
Karena katalognya tidak mencetaknya. Tiga dari lima varian swing check tidak menyatakan suhu; hanya cast steel dan SS316 berulir yang menyatakan. Kami tidak menyalin angka dari varian lain — kalau suhu penting untuk duty Anda, sebutkan dan kami minta angkanya ke pabrik.
1/2″ sampai 4″ (DN15 sampai DN100), delapan ukuran. Ini satu-satunya varian swing check pada flensa Jepang — varian cast steel baru mulai dari 1½″. Perhatikan tidak ada 1¼″ di daftarnya.
Karena katalognya hanya mencetak dimensi untuk 3″ dan 4″. Delapan nomor part diterbitkan, dimensinya dua. Kami tidak meminjam angka dari tabel ANSI 150 — sebutkan ukuran yang Anda butuhkan dan kami ukur unit stok sebelum Anda memesan.
Bodi, disc, arm dan bonnet SS316 dengan SCS14A di bagian yang dicor; hinge pin, bolt dan nut SS316; gasket PTFE. Semua yang bersentuhan dengan fluida SS316 atau PTFE — tidak ada baja karbon di mana pun.
Itu cara katalog mencetaknya. Kami terbitkan daftarnya apa adanya daripada diam-diam memperbaikinya — hampir pasti SS316 seperti mur lain di daftar yang sama, tetapi kami tidak menebak. Tanyakan kalau itu penting untuk pesanan spare part.
Aliran mengikuti panah yang dicor pada bodinya; pada jalur horizontal bonnet menghadap ke atas; pada jalur vertikal aliran harus ke atas. Ia tidak boleh dipakai pada aliran ke bawah — untuk itu pakai spring check.
Tidak. Flensa JIS 10K tidak berpasangan dengan ANSI 150 — lingkaran baut dan pola lubangnya berbeda. Untuk perpipaan ANSI, pakai varian ANSI 150 SS316 — valve stainless yang sama pada flensa Amerika.
Kami pegang di gudang Singapura dan Malaysia, keluar dalam 24 jam setelah PO; penawaran dalam 2 jam kerja.
