Swing check valve kuningan seluruhnya dengan ujung berulir NPT — bodi, disc, cap, pin, washer dan bolt semuanya kuningan, gasketnya PTFE. 1/2″ sampai 4″ (DN15–DN100), sembilan ukuran, 0,13 sampai 4,20 kg. Satu bagian bergerak dan tidak ada handle — alirannya sendiri yang mengoperasikannya.
Sebutkan ukuran, fluida dan arah alirannya — penawaran dalam 2 jam kerja.
| Ujung | Ulir dalam NPT — harus cocok dengan pipa Anda |
|---|---|
| Rentang | 1/2″ sampai 4″ (DN15–DN100), sembilan ukuran |
| Tekanan | 200 PSI pada 1/2″ dan 2½″, 300 PSI pada tujuh lainnya |
| Suhu | tidak diterbitkan — kami minta ke pabrik |
| Bodi dan disc | Kuningan |
| Gasket | PTFE |
| Shell / seal test | tidak diterbitkan — satu-satunya varian tanpa tabel uji |
| Berat | 0,13 kg (1/2″) sampai 4,20 kg (4″) |
Tabel dimensi sembilan ukuran lengkap dengan berat, BOM 8 item dan gambar potongan ada di halaman ini, sesuai cetakan katalog.
Sebuah disc pada engsel, di dalam bodi kuningan, dengan cap yang diulir di atasnya.
Aliran maju mendorong disc-nya terbuka dan menahannya bebas dari lubang; ketika aliran berhenti atau berbalik, disc-nya menutup sendiri oleh beratnya dan tekanan balik di belakangnya. Tidak ada yang mengoperasikannya — tidak ada handle, tidak ada stem, tidak ada aktuator. Itu yang membuatnya jadi cara termurah menahan pompa yang berhenti agar tidak diputar mundur, sekaligus yang paling tidak kelihatan saat ia berhenti bekerja.
Yang membedakannya dari empat varian lain bukan cara kerjanya, melainkan bagaimana ia disatukan. Tidak ada bonnet berbaut di sini: cap-nya diulir masuk, dan justru itu yang membuatnya ringan. Delapan bagian, semuanya kuningan kecuali dua gasket PTFE, dan tidak ada pasangan galvanik di dalam valve — tetapi juga tidak ada ketahanan korosi melebihi apa yang bisa diberikan kuningan.
Bodi, disc, cap, pin, plain washer dan bolt semuanya kuningan; hanya body gasket dan gasket-nya PTFE. Bandingkan dengan ball valve kuningan, yang handle-nya aluminium dan murnya baja — di sini tidak ada logam kedua sama sekali.
Tujuh dari sembilan ukuran terbaca ‑300‑ dan dua terbaca ‑200‑: 1/2″ dan 2½″. Satu-satunya angka rating pada valve ini ada di nomor part dan di logamnya — bukan di tabel.
Water, oil and gas. Pada 1/2″ angkanya dicor ke dalam logam, jadi ratingnya bisa dibaca dari valve-nya sendiri meski dokumennya sudah lama hilang. Itu satu-satunya angka rating di rentang ini yang ada di logam, bukan di kertas.
Dezincification menipiskan kuningan seiring waktu pada kimia air tertentu, dan valve ini tidak punya batas suhu terbitan untuk dijadikan acuan. Pada sirkuit pemanas atau apa pun di atas suhu ruang, kami akan pakai stainless.
0,13 kg di 1/2″ sampai 4,20 kg di 4″ — sebagian kecil dari padanan berflensanya. Sebuah check valve kuningan 4″ lebih ringan daripada yang berflensa 1½″.
Tidak ada opsi BSPT pada varian ini. Kalau perpipaan Anda BSPT, yang SS316 berulir menawarkan kedua bentuk ulir.
Serpihan kerak di antara disc dan seat menahan disc terbuka sedikit, dan valve-nya lalu meloloskan aliran balik sambil terlihat normal dari luar. Tidak ada posisi stem atau indikator yang bisa diperiksa. Strainer adalah hal paling efektif yang bisa Anda lakukan untuk sebuah check valve.
Aliran mengikuti panah yang dicor pada bodinya; pada jalur horizontal cap menghadap ke atas; pada jalur vertikal aliran harus ke atas. Jangan pernah pada aliran ke bawah — untuk itu pakai spring check.
Semua foto barang stok, bukan render.
Ulir dalam NPT di kedua ujungnya. Ulir tirus 60° yang menyekat pada sisinya, jadi ia butuh sealant atau tape dan tarikan yang mantap — dan tidak memberi penyetelan lagi setelah kencang. Tentukan orientasinya sebelum mulai.

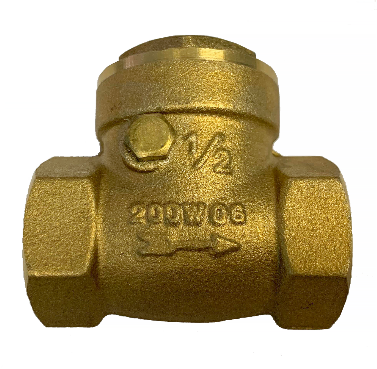

“½ · 200 WOG” dan sebuah panah aliran. Inilah foto yang menyelesaikan pertanyaan rating: valve 1/2″ menulis 200 di logamnya, jadi nomor part 200 PSI-nya memang benar.

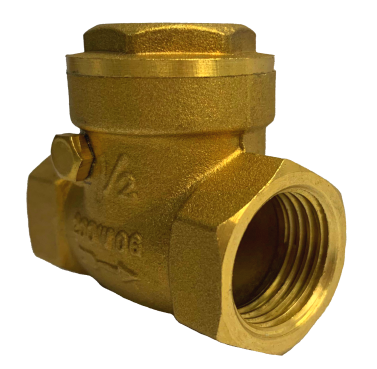

Cap kuningan berulir dengan gasket PTFE. Disc dan pin-nya keluar lewat sini. Tidak ada bonnet berbaut pada varian ini — cap-nya diulir, dan itulah yang membuatnya tetap ringan.
Semua yang perlu masuk ke purchase order.
| Butir | Keterangan |
|---|---|
| Rentang ukuran | 1/2″ sampai 4″ (DN15 sampai DN100), sembilan ukuran |
| Sambungan ujung | Ulir dalam NPT — tidak ada opsi BSPT |
| Tekanan kerja | 200 PSI pada 1/2″ dan 2½″, 300 PSI pada tujuh lainnya — sesuai cetakan nomor partnya |
| Suhu kerja | tidak diterbitkan |
| Bodi dan disc | Kuningan |
| Gasket | PTFE |
| Shell test | tidak diterbitkan |
| Seal test | tidak diterbitkan |
| Berat | 0,13 kg (1/2″) sampai 4,20 kg (4″) — diterbitkan untuk setiap ukuran |
| Bagian bergerak | Satu — disc-nya, pada pin-nya |
| Jumlah part | 8 |
| Operasi | Otomatis. Tanpa handle, stem maupun aktuator |
| Orientasi | Aliran mengikuti panah cor · cap ke atas pada jalur horizontal · aliran ke atas pada jalur vertikal |
| Bukan valve isolasi | Pasang gate valve atau ball valve juga kalau Anda perlu menutup jalur |
| Stok | Gudang Singapura & Malaysia — keluar dalam 24 jam |
Sembilan ukuran, satuan milimeter, lengkap tanpa satu baris pun kosong. L panjang badan adalah celah yang dibutuhkannya di jalur; H tinggi keseluruhan; d lubang lewatnya. Ratingnya ada di dalam nomor partnya — perhatikan dua yang 200.
| Ukuran | Ulir | Nomor part | Panjang L | Tinggi H | Lubang d | Berat (kg) |
|---|---|---|---|---|---|---|
| 1/2″ | NPT | VL-B-SC-N-200-08 | 45 | 31 | 12,8 | 0,13 |
| 3/4″ | NPT | VL-B-SC-N-300-12 | 55 | 36 | 17,0 | 0,18 |
| 1″ | NPT | VL-B-SC-N-300-16 | 61,5 | 43 | 23,0 | 0,28 |
| 1¼″ | NPT | VL-B-SC-N-300-20 | 68 | 54 | 29,5 | 0,45 |
| 1½″ | NPT | VL-B-SC-N-300-24 | 83 | 57 | 31,0 | 0,55 |
| 2″ | NPT | VL-B-SC-N-300-32 | 95,5 | 68 | 41,0 | 0,86 |
| 2½″ | NPT | VL-B-SC-N-200-40 | 120 | 78 | 57,0 | 1,80 |
| 3″ | NPT | VL-B-SC-N-300-48 | 144 | 86 | 66,0 | 2,60 |
| 4″ | NPT | VL-B-SC-N-300-64 | 164 | 105 | 91,0 | 4,20 |
Disc, engsel dan pin-nya terangkat keluar ke atas lewat cap. Check valve yang tidak bisa dibuka adalah check valve yang tidak pernah diperiksa siapa pun — dan ini justru valve yang gagal tanpa memberi tahu Anda.
Pada penggantian, ukur valve yang keluar daripada memercayai gambar. L di sini adalah panjang badan berulir, bukan face-to-face flensa — sambungannya masuk ke dalam ulir.
Angka keseluruhan dengan valve tertutup. Disc-nya berayun ke atas di dalam bodinya, bukan di luar, jadi H tidak berubah saat beroperasi.
12,8 mm pada 1/2″ dan 91 mm pada 4″. Itu wajar untuk check valve berulir — tetapi kalau perhitungan pressure drop Anda mengasumsikan full bore, pakai angka ini, bukan ukuran nominalnya.
Valve tidak boleh menggantung pada perpipaan, dan tidak boleh dipakai menarik sambungan yang tidak lurus agar bertemu. Pada 4″ beratnya 4,20 kg — ringan, tapi bukan nol.

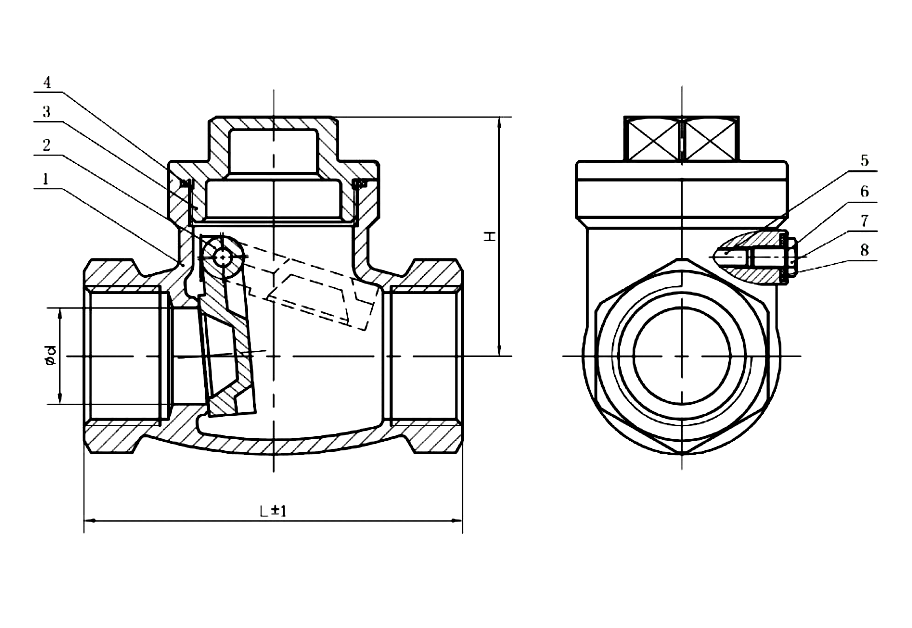

Nomor callout cocok dengan nomor part di bawah. Delapan bagian, semuanya kuningan kecuali dua gasket PTFE, dan satu bagian bergerak — disc pada pin-nya.
Delapan bagian, dan hanya satu di antaranya bergerak.
| No. | Nama bagian | Material |
|---|---|---|
| 1 | Bodi | Kuningan |
| 2 | Disc | Kuningan |
| 3 | Cap | Kuningan |
| 4 | Body gasket | PTFE |
| 5 | Pin | Kuningan |
| 6 | Plain washer | Kuningan |
| 7 | Bolt | Kuningan |
| 8 | Gasket | PTFE |
Enam bagian logam, semuanya kuningan. Tidak ada baut baja di dalam bodi kuningan, tidak ada washer stainless pada pin kuningan — jadi tidak ada dua logam berbeda yang duduk berdampingan di dalam fluida.
Selebihnya cor atau pengencang. Pada valve yang menutup setiap kali pompa berhenti, kedua permukaan itulah yang menanggung seluruh siklus kerjanya.
Disc yang bergetar — yang terjadi kalau valve-nya kebesaran untuk alirannya — mengauskan pin, dan pin yang aus membuat disc duduk miring di seat-nya.
Item 4 adalah body gasket di bawah cap; item 8 adalah gasket-nya. Keduanya PTFE, dan keduanya satu-satunya bagian non-logam di valve ini.
Cocok dengan callout pada gambar di atas, jadi pesanan spare part cocok dengan potongannya. Semuanya diterbitkan, bukan atas permintaan.
Satu-satunya varian di rentang ini yang tidak punya tabel uji sama sekali.
Empat varian lainnya masing-masing menerbitkan tabel uji — shell test, seal test, air test, dan pada dua di antaranya rentang suhu. Varian ini tidak menerbitkan satu pun. Tidak ada tabel uji pada lembar pabriknya, bukan tabel kosong, dan tidak ada suhu kerja di mana pun. Satu-satunya rating yang dibawanya adalah angka PSI di nomor partnya, dan yang dicor pada bodinya.
200 PSI pada nomor part 1/2″ dan 2½″, 300 PSI pada tujuh lainnya. Dimensi dan berat lengkap untuk kesembilan ukuran. BOM delapan item dan gambar potongan dengan callout yang cocok.
Dicor pada bodi 1/2″ — water, oil and gas. Itu satu-satunya angka rating pada valve ini yang ada di logam, bukan di kertas, dan ia mengonfirmasi nomor partnya.
Varian berulir satunya di rentang ini diuji pada 2,1 dan 1,6 MPa untuk 200 PSI — tetapi kami tidak akan menempelkan angka itu pada valve yang berbeda dalam material yang berbeda. Sebutkan kalau Anda memerlukannya dan kami minta ke pabrik.
Tidak ada batas terbitan sama sekali, dan itu lebih berarti pada kuningan daripada pada baja — lihat catatan tentang air panas di bagian Konstruksi.
Nomor partnya terbaca ‑200‑ padahal ukuran tetangganya terbaca ‑300‑. Sebutkan ukurannya pada permintaan Anda dan ratingnya kami konfirmasi di penawaran.
Pada layanan air suhu ruang valve ini sepenuhnya memadai. Pada duty panas, bertekanan atau agresif, sebutkan — kami ambil angkanya dulu, atau kami arahkan Anda ke versi stainless-nya.
Tipe dulu, lalu sambungan ujungnya, baru materialnya.
Kelima varian berdampingan: tabel perbandingan.
Dimensi, berat dan nomor part ada di katalog, sesuai cetakan; tabel uji, suhu kerja, stok dan harga tidak — kirim daftarnya dan kami konfirmasi semuanya.
Tergantung ukurannya, dan jawabannya ada di nomor part. Tujuh dari sembilan ukuran memakai kode ‑300‑ dan dua memakai ‑200‑: yaitu 1/2″, yang punya “200 WOG” dicor pada bodinya, dan 2½″. Sebutkan ukurannya pada permintaan Anda dan ratingnya kami konfirmasi di penawaran.
Water, oil and gas — air, oli dan gas. Itu penandaan rating tekanan tradisional untuk valve kuningan pada layanan non-uap. Yang menarik: angkanya dicor ke dalam logam, jadi rating valve bisa dibaca dari valve itu sendiri meski dokumennya sudah lama hilang.
Hampir. Delapan bagiannya: bodi, disc, cap, pin, plain washer dan bolt semuanya kuningan; hanya body gasket dan gasket-nya PTFE. Tidak ada baja, tidak ada aluminium — berbeda dari ball valve kuningan, yang handle-nya aluminium dan murnya baja.
1/2″ sampai 4″ NPT, sembilan ukuran (DN15 sampai DN100), dengan dimensi dan berat lengkap untuk setiap ukuran. Perhatikan katalog mencetak rentang itu sebagai “DN40–100” di satu tempat, yang keliru — 1/2″ adalah DN15, bukan DN40. Angka incinya benar; angka DN itu tidak.
0,13 kg di 1/2″ sampai 4,20 kg di 4″ — sebagian kecil dari padanan berflensanya. Sebuah check valve kuningan 4″ lebih ringan daripada yang berflensa 1½″. Itu, dan harganya, adalah alasan memilihnya untuk layanan air.
Karena katalognya tidak mencetaknya. Ini satu-satunya dari kelima varian yang tidak punya tabel uji sama sekali — bukan tabel kosong, memang tidak ada. Varian berulir satunya diuji pada 2,1 dan 1,6 MPa untuk 200 PSI, tetapi kami tidak akan menempelkan angka itu pada valve yang berbeda dalam material yang berbeda. Kalau Anda memerlukannya, sebutkan dan kami minta ke pabrik.
Aliran mengikuti panah yang dicor pada bodinya. Pada jalur horizontal cap menghadap ke atas; pada jalur vertikal aliran harus ke atas. Ia tidak boleh dipakai pada aliran ke bawah — disc yang berayun butuh gravitasi untuk menutup. Untuk itu pakai spring check. Sisakan juga ruang di atasnya: disc dan pin keluar lewat cap, ke atas.
Karena inilah valve yang gagal tanpa memberi tahu Anda. Serpihan kerak di antara disc dan seat menahan disc terbuka sedikit, dan valve-nya lalu meloloskan aliran balik sambil terlihat sempurna dari luar — tidak ada posisi stem, tidak ada indikator. Sebuah Y-strainer di hulunya adalah hal paling efektif yang bisa Anda lakukan untuknya.
Tidak pada varian ini — NPT saja. Kalau perpipaan Anda BSPT, yang SS316 berulir menawarkan kedua bentuk ulir, dan ia juga turun sampai 1/4″.
Pakai yang stainless. Kuningan cocok untuk air dan layanan umum di mana fluidanya tidak agresif dan suhunya sekitar suhu ruang. Dezincification menipiskan kuningan seiring waktu pada kimia air tertentu, dan valve ini tidak punya batas suhu terbitan untuk dijadikan acuan. Untuk apa pun yang korosif atau panas, ada SS316 berulir atau varian berflensanya.
Kami pegang di gudang Singapura dan Malaysia, keluar gudang dalam 24 jam setelah PO. Penawaran dalam 2 jam kerja. Kirim ukuran, jumlah dan fluidanya — kalau Anda perlu angka uji atau suhu, sebutkan pada permintaan yang sama dan kami mintakan bersamaan.
